Welke kabeldoorsnede voor 12V in een camper?

Dit hangt af van de stroom en kabellengte. Voor lichte circuits (verlichting, USB) volstaat 1,5-2,5 mm². Voor zwaardere verbruikers zoals een koelkast of waterpomp gebruik je 4-6 mm². Voor een omvormer heb je 25-50 mm² nodig. Gebruik altijd een calculator voor je specifieke situatie.

Hoeveel spanningsverlies is acceptabel in een camper?

Voor de meeste 12V circuits wordt maximaal 3% aanbevolen (0,36V bij 12V). Voor gevoelige elektronica en langere kabels is 1-2% beter. Bij een omvormer wil je zo weinig mogelijk verlies, liefst onder 1%.

Moet ik soepele of stijve kabel gebruiken in een camper?

Gebruik altijd soepele (fijnaderige) kabel in een camper. Massieve of stijve draad kan breken door trillingen tijdens het rijden. Zoek naar voertuigkabel zoals FLRY-B, of naar vertinde fijnaderige kabel uit de watersport. Die zijn gemaakt voor trillingen, temperatuurwisselingen en vocht.

Wat is het verschil tussen mm² en AWG?

mm² is de oppervlakte van de koperkern, AWG is een Amerikaans maatnummer waarbij een lager getal een dikkere kabel betekent. Ze zijn niet exact in elkaar om te rekenen. De gangbare koppels: 1,5 mm² is 16 AWG, 2,5 mm² is 14 AWG, 4 mm² is 12 AWG, 6 mm² is 10 AWG, 10 mm² is 8 AWG, 16 mm² is 6 AWG en 25 mm² is 4 AWG. Zit je tussen twee maten in, kies dan de dikkere.

Kan een kabel te dik zijn?

Technisch niet: een dikkere kabel is altijd veiliger en verliest minder spanning. Praktisch wel. Dikke kabel is duur, zwaar, moeilijk te buigen in krappe hoeken en vraagt om grotere kabelschoenen en een zwaardere krimptang. Ook je zekering moet bij de kabel passen. Kies dus de dunste kabel die zowel de stroom aankan als binnen je spanningsvalgrens blijft, en neem bij twijfel één maat dikker.

Waarom heb ik bij 24V dunnere kabels nodig?

Bij hetzelfde vermogen halveert de stroom als je de spanning verdubbelt, en tegelijk mag je in absolute volt twee keer zoveel verliezen voor hetzelfde percentage. Die twee effecten samen betekenen dat je bij 24V ongeveer een kwart van de koperdoorsnede nodig hebt van wat je bij 12V zou gebruiken. Dat is de belangrijkste reden om bij grote installaties, vanaf ongeveer 2 kW omvormervermogen, voor 24V te kiezen.

Moet ik rekening houden met de temperatuur van de kabel?

Ja. De belastbaarheid van een kabel geldt bij ongeveer 30 °C. Wordt het warmer, dan kan de kabel minder stroom voeren: bij 40 °C ongeveer 9% minder, bij 50 °C ongeveer 18% minder en bij 60 °C ongeveer 29% minder. Dat speelt vooral in de motorruimte, vlak bij een kachel of bij kabels die strak gebundeld liggen en elkaar niet kunnen koelen. Onze kabelcalculator en zekeringcalculator passen deze correctie allebei toe als je een omgevingstemperatuur invult.

Kabeldoorsnede berekenen voor je camper

Een van de belangrijkste beslissingen bij de elektrische installatie van je camper is het kiezen van de juiste kabeldoorsnede. Te dunne kabels leiden tot spanningsverlies, warmteontwikkeling en in het ergste geval brand. In deze gids leggen we stap voor stap uit hoe je de juiste kabeldoorsnede berekent.

Bereken het zelf

Kabelcalculator→Zekeringcalculator→Elektra Planner→

Waarom kabeldoorsnede zo belangrijk is

In een camper werk je met 12V (of 24V) gelijkstroom. Bij dezelfde wattage stroomt er bij 12V veel meer stroom dan bij 230V wisselstroom thuis. Meer stroom betekent meer warmteontwikkeling in de kabel. Een kabel die te dun is voor de stroom die erdoorheen gaat, wordt warm en kan smelten of brand veroorzaken. Daarnaast verlies je bij een te dunne kabel spanning onderweg. Als je koelkast 12V nodig heeft maar er maar 11V aankomt door kabelverlies, werkt hij niet goed of slaat hij af.

Hoe bereken je de juiste kabeldoorsnede?

Voor het berekenen van de kabeldoorsnede heb je drie gegevens nodig: 1. De stroom (in Ampère) — hoeveel stroom trekt het apparaat? 2. De kabellengte (in meters) — de enkele afstand van accu tot verbruiker (de factor 2 in de formule rekent de retourkabel mee) 3. Het maximale spanningsverlies (%) — hoeveel verlies is acceptabel? Voor 12V systemen wordt meestal maximaal 3% spanningsverlies aanbevolen. Voor langere kabels of gevoelige apparatuur is 1-2% beter. De formule: doorsnede (mm²) = (2 × lengte × stroom) / (56 × toegestaan spanningsverlies in volt) Het getal 56 is de geleidbaarheid van koper. Voor aluminium kabels gebruik je 34.

Veelgemaakte fouten bij bekabeling

De meestgemaakte fout is vergeten dat stroom heen én terug moet. Een koelkast op 3 meter van de accu heeft 6 meter kabel nodig (plus- en minkabel). Onze formule houdt hier al rekening mee via de factor 2 — je vult dus de enkele afstand in, maar koop wel genoeg kabel voor beide aders. Een andere veelgemaakte fout is het vergeten van de zekering. Elke kabel moet beveiligd zijn met een zekering die past bij de maximale stroombelasting van die kabel, niet bij het aangesloten apparaat. Tot slot: gebruik nooit huishoudelijke kabels (NYM, VD) in een camper. Deze zijn ontworpen voor 230V wisselstroom en hebben niet de juiste isolatie voor een trillings- en vochtrijke omgeving.

Aanbevolen kabeldoorsnedes voor veelvoorkomende circuits

Hier zijn richtlijnen voor typische camper-circuits bij 12V: • LED-verlichting (1-2A): 1,5 mm² tot 3 meter, 2,5 mm² tot 5 meter • USB-laders (2-3A): 1,5 mm² tot 2 meter, 2,5 mm² tot 4 meter • Koelkast (5-8A): 2,5 mm² tot 3 meter, 4 mm² tot 5 meter • Waterpomp (5-10A): 2,5 mm² tot 2 meter, 4 mm² tot 4 meter • Omvormer 1000W (85A+): 25 mm² tot 1,5 meter, 35 mm² tot 2,5 meter Dit zijn richtwaarden — gebruik altijd een calculator voor je specifieke situatie.

Belastbaarheid of spanningsval: wat bepaalt je keuze?

Er zijn twee redenen om een dikkere kabel te kiezen, en ze hebben niets met elkaar te maken. De eerste is belastbaarheid: hoeveel stroom een kabel kan voeren zonder te heet te worden. Dat is een veiligheidsgrens. Deze waarden houden wij aan voor koperen kabel in een camper: • 1,5 mm²: 10 A • 2,5 mm²: 16 A • 4 mm²: 21 A • 6 mm²: 28 A • 10 mm²: 40 A • 16 mm²: 60 A • 25 mm²: 80 A • 35 mm²: 100 A • 50 mm²: 125 A De tweede is spanningsval: hoeveel spanning onderweg verloren gaat. Dat is een prestatiegrens, geen veiligheidsgrens. Welke van de twee doorslaggevend is, hangt af van de lengte. Bij korte kabels met veel stroom is de belastbaarheid bepalend. Bij lange kabels met weinig stroom is de spanningsval bepalend, en kom je vaak op een dikkere kabel uit dan de belastbaarheid strikt nodig maakt. Een voorbeeld: 10 A over 1 meter past qua belastbaarheid op 1,5 mm², maar over 8 meter heb je voor 3% spanningsval al 4 mm² nodig. Dezelfde stroom, een heel andere kabel. Onze kabelcalculator rekent beide grenzen door en kiest de dikste van de twee.

Van mm² naar AWG en terug

In Europa wordt kabel aangeduid in mm², de oppervlakte van de koperkern. In Amerikaanse documentatie en bij veel importonderdelen kom je AWG tegen (American Wire Gauge). Dat is een maatnummer waarbij een lager getal een dikkere kabel betekent, wat verwarrend werkt als je het niet gewend bent. De gangbare equivalenten: • 0,75 mm² = 18 AWG • 1,5 mm² = 16 AWG • 2,5 mm² = 14 AWG • 4 mm² = 12 AWG • 6 mm² = 10 AWG • 10 mm² = 8 AWG • 16 mm² = 6 AWG • 25 mm² = 4 AWG • 35 mm² = 2 AWG • 50 mm² = 1/0 AWG • 70 mm² = 2/0 AWG Let op dat dit geen exacte omrekening is. De AWG-reeks valt niet samen met de Europese maten, dus de tabel geeft telkens de dichtstbijzijnde gangbare maat. Zit je tussen twee maten in, neem dan de dikkere. En let op de kern, niet op de buitendiameter: goedkope kabel heeft soms een dikke isolatiemantel om een dunne kern, wat er in de webshopfoto solide uitziet maar het niet is.

12V of 24V: het verschil in kabeldikte

Bij hetzelfde vermogen halveert de stroom als je van 12V naar 24V gaat. Een omvormer van 2000 W trekt op 12V ongeveer 167 A, op 24V ongeveer 83 A. Dat scheelt twee keer: je hebt minder stroom, én je mag in absolute volt twee keer zoveel verliezen voor hetzelfde percentage. Bij elkaar betekent dat dat je bij 24V voor dezelfde afstand en hetzelfde vermogen ongeveer een kwart van de koperdoorsnede nodig hebt. Voor een systeem met een grote omvormer scheelt dat serieus geld en gedoe: 25 mm² is nog goed te buigen en te krimpen, 95 mm² niet meer. Daar staat tegenover dat het aanbod aan 12V-apparatuur veel groter is en dat je voor 12V-verbruikers een DC-DC omvormer nodig hebt. Als vuistregel: onder 2 kW omvormervermogen is 12V prima, daarboven wordt 24V snel aantrekkelijker.

Welk type kabel gebruik je in een camper?

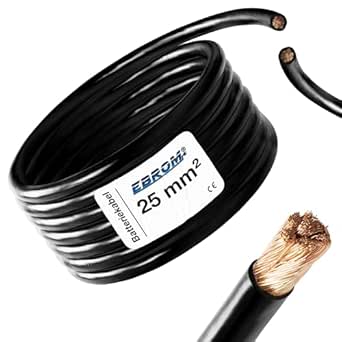

De doorsnede is niet het enige dat telt. Het type kabel bepaalt of je installatie jaren meegaat in een voertuig dat trilt, warm wordt en vocht ziet. Gebruik fijnaderige (soepele) kabel. Massieve draad breekt door trillingen tijdens het rijden, meestal precies bij de klem waar je het niet ziet. Voertuigkabel zoals FLRY-B is hiervoor gemaakt. Vertind koper is de moeite waard op plekken waar vocht komt: onder de vloer, bij de watertank, in de buurt van deuren. De tinlaag beschermt tegen corrosie die anders langzaam onder de isolatie doorkruipt. Voor de geleiding maakt het praktisch niets uit; je kunt met dezelfde waarden rekenen als bij puur koper. Let op de temperatuurbestendigheid van de isolatie als de kabel door de motorruimte of langs een kachel loopt. En gebruik doorvoertules waar een kabel door plaatstaal gaat, want een scherpe rand schuurt in een paar duizend kilometer door de isolatie heen. Wat je niet moet gebruiken: installatiedraad uit de bouwmarkt. Dat is gemaakt voor vaste 230V-installaties in een muur, niet voor een omgeving met trillingen.

Bereken het zelf

Gebruik onze gratis tools om de juiste kabeldoorsnede en zekering te berekenen voor jouw camper installatie.

Kabelcalculator→Zekeringcalculator→Elektra Planner→

Veelgestelde vragen

Welke kabeldoorsnede voor 12V in een camper?: Dit hangt af van de stroom en kabellengte. Voor lichte circuits (verlichting, USB) volstaat 1,5-2,5 mm². Voor zwaardere verbruikers zoals een koelkast of waterpomp gebruik je 4-6 mm². Voor een omvormer heb je 25-50 mm² nodig. Gebruik altijd een calculator voor je specifieke situatie.
Hoeveel spanningsverlies is acceptabel in een camper?: Voor de meeste 12V circuits wordt maximaal 3% aanbevolen (0,36V bij 12V). Voor gevoelige elektronica en langere kabels is 1-2% beter. Bij een omvormer wil je zo weinig mogelijk verlies, liefst onder 1%.
Moet ik soepele of stijve kabel gebruiken in een camper?: Gebruik altijd soepele (fijnaderige) kabel in een camper. Massieve of stijve draad kan breken door trillingen tijdens het rijden. Zoek naar voertuigkabel zoals FLRY-B, of naar vertinde fijnaderige kabel uit de watersport. Die zijn gemaakt voor trillingen, temperatuurwisselingen en vocht.
Wat is het verschil tussen mm² en AWG?: mm² is de oppervlakte van de koperkern, AWG is een Amerikaans maatnummer waarbij een lager getal een dikkere kabel betekent. Ze zijn niet exact in elkaar om te rekenen. De gangbare koppels: 1,5 mm² is 16 AWG, 2,5 mm² is 14 AWG, 4 mm² is 12 AWG, 6 mm² is 10 AWG, 10 mm² is 8 AWG, 16 mm² is 6 AWG en 25 mm² is 4 AWG. Zit je tussen twee maten in, kies dan de dikkere.
Kan een kabel te dik zijn?: Technisch niet: een dikkere kabel is altijd veiliger en verliest minder spanning. Praktisch wel. Dikke kabel is duur, zwaar, moeilijk te buigen in krappe hoeken en vraagt om grotere kabelschoenen en een zwaardere krimptang. Ook je zekering moet bij de kabel passen. Kies dus de dunste kabel die zowel de stroom aankan als binnen je spanningsvalgrens blijft, en neem bij twijfel één maat dikker.
Waarom heb ik bij 24V dunnere kabels nodig?: Bij hetzelfde vermogen halveert de stroom als je de spanning verdubbelt, en tegelijk mag je in absolute volt twee keer zoveel verliezen voor hetzelfde percentage. Die twee effecten samen betekenen dat je bij 24V ongeveer een kwart van de koperdoorsnede nodig hebt van wat je bij 12V zou gebruiken. Dat is de belangrijkste reden om bij grote installaties, vanaf ongeveer 2 kW omvormervermogen, voor 24V te kiezen.
Moet ik rekening houden met de temperatuur van de kabel?: Ja. De belastbaarheid van een kabel geldt bij ongeveer 30 °C. Wordt het warmer, dan kan de kabel minder stroom voeren: bij 40 °C ongeveer 9% minder, bij 50 °C ongeveer 18% minder en bij 60 °C ongeveer 29% minder. Dat speelt vooral in de motorruimte, vlak bij een kachel of bij kabels die strak gebundeld liggen en elkaar niet kunnen koelen. Onze kabelcalculator en zekeringcalculator passen deze correctie allebei toe als je een omgevingstemperatuur invult.
