Sicherungen für Ihren Camper wählen: kompletter Ratgeber

In einem 12V-System fließen hohe Ströme. Ein Kühlschrank zieht 5-8 Ampere, eine Wasserpumpe 10 Ampere, und ein Wechselrichter kann über 100 Ampere aus der Batterie ziehen. Wenn ein Kabel beschädigt wird, ein Gerät einen Kurzschluss hat oder eine Verbindung sich löst, kann der Strom unkontrolliert ansteigen.

Ohne Sicherung wird das Kabel in dieser Situation zum Heizelement. Die Isolierung schmilzt, das Kupfer wird glühend heiß und kann umliegende Materialien entzünden. In einem Camper voller Holz, Polster und Isolierung kann das innerhalb von Minuten zu einem Vollbrand führen.

Die Sicherung ist ein bewusst eingebauter Schwachpunkt. Sie schmilzt oder löst aus, bevor das Kabel gefährlich heiß wird, und unterbricht den Stromkreis. Damit das funktioniert, muss die Sicherung zur Strombelastbarkeit des Kabels passen, nicht zum angeschlossenen Gerät.

Eine wichtige Regel: Jedes Kabel, das von der Batterie abgeht, muss innerhalb von 30 cm nach der Batterie abgesichert werden. Das gilt auch für das Hauptkabel zum Sicherungskasten. Dieser Abschnitt ist am gefährlichsten, weil er direkt an der Stromquelle hängt und bei einem Kurzschluss den maximalen Strom liefern kann.

Im Camperbereich kommen verschiedene Sicherungstypen zum Einsatz, jeder mit seinem Einsatzbereich.

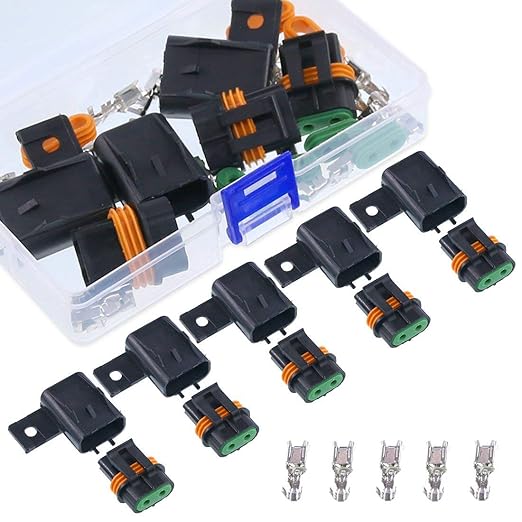

Flachsicherungen (Blade Fuses) sind die bekanntesten: kleine, farbcodierte Stecksicherungen, wie Sie sie aus dem Auto kennen. Es gibt sie in Mini, Standard und Maxi. Sie sind günstig, leicht austauschbar und in Werten von 1A bis 40A (Maxi bis 80A) erhältlich. Ideal für einzelne Stromkreise wie Beleuchtung, USB, Wasserpumpe oder Kühlschrank.

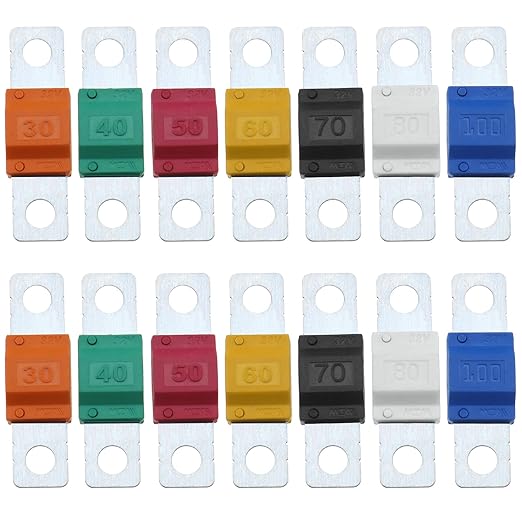

ANL-Sicherungen (auch Streifensicherungen genannt) sind für hohe Ströme ausgelegt: 40A bis 500A. Sie werden typischerweise für die Hauptleitung zwischen Batterie und Sicherungskasten, für den Wechselrichter oder den B2B-Lader (Batterie-zu-Batterie-Ladegerät) verwendet. Sie sind größer und werden mit Schrauben befestigt.

NH-Sicherungen (Niederspannungs-Hochleistungssicherungen) sind die industrielle Variante für sehr hohe Ströme. Sie finden sich in professionellen Installationen und bei sehr großen Wechselrichtern.

Leitungsschutzschalter (Sicherungsautomaten, LS-Schalter) sind rücksetzbar: Nach dem Auslösen schalten Sie sie einfach wieder ein, ohne eine Sicherung tauschen zu müssen. Sie sind teurer, aber praktischer. Für 12V DC müssen Sie spezielle DC-Leitungsschutzschalter verwenden. Normale Haushalts-LS-Schalter sind für 230V AC ausgelegt und können bei Gleichstrom den Lichtbogen beim Abschalten nicht zuverlässig löschen.

Eine Sicherung schützt das Kabel, nicht das Gerät. Dieser eine Satz bestimmt, wo sie sitzt: am Anfang des Kabels, auf der Seite, von der die Energie kommt, und so nah wie möglich an der Quelle.

An einer Batterie heißt das innerhalb von etwa 20 bis 30 Zentimetern vom Pol. Das Stück Kabel zwischen Batterie und Sicherung ist nämlich ungeschützt; wird es beschädigt, liefert die Batterie ihren vollen Kurzschlussstrom, Hunderte Ampere ohne etwas, das unterbricht.

Wo überall eine Sicherung hingehört:

• An jedes Pluskabel der Batterie, nahe an der Batterie
• An beide Enden eines Kabels, das zwei Batterien oder zwei Quellen verbindet, denn die Energie kann von beiden Seiten kommen
• Am Eingang des Sicherungskastens, als Hauptsicherung des Verteilkreises
• Auf der Batterieseite von Wechselrichter, Laderegler und B2B-Lader (Battery to Battery, ein Lader zwischen Starter- und Aufbaubatterie)

Keine Sicherung braucht das Minuskabel. Dort gehört ausdrücklich keine hinein: Wird der Minuspol unterbrochen, während der Plus weiterläuft, sucht sich der Strom einen anderen Weg über das Chassis oder über eine Signalleitung.

Die Sicherung schützt das Kabel, nicht das Gerät. Das ist der ganze Grundsatz: der Wert bleibt unter dem, was das Kabel verträgt, und über dem, was das Gerät normal zieht.

Die Schritte:

1. Bestimmen Sie den Querschnitt des Kabels im Stromkreis
2. Schlagen Sie nach, was dieses Kabel unter den tatsächlichen Bedingungen verträgt
3. Wählen Sie eine Sicherung darunter, aber deutlich über dem normalen Betriebsstrom des Geräts

Was ein Kupferleiter verträgt, hängt vom Querschnitt ab, von der Temperatur und von der Anzahl der Kabel im Bündel. Das bleibt übrig für ein Kabel, das hinter der Verkleidung in einem Bündel aus drei Adern liegt, bei 40 Grad:

• 1,0 mm²: etwa 15 A
• 1,5 mm²: etwa 19 A
• 2,5 mm²: etwa 23 A
• 4 mm²: etwa 31 A
• 6 mm²: etwa 42 A
• 10 mm²: etwa 54 A
• 16 mm²: etwa 77 A
• 25 mm²: etwa 104 A
• 35 mm²: etwa 131 A

Liegt dasselbe Kabel einzeln und kühl, geht etwa ein Viertel mehr hindurch: 1,5 mm² schafft 25 A, 6 mm² schafft 55 A und 35 mm² schafft 170 A. Genau dieser Unterschied ist der Grund, einer festen Tabelle nicht blind zu folgen. Der Sicherungsrechner fragt nach Temperatur und Anzahl der Kabel im Bündel und rechnet es für Ihren Stromkreis aus.

Ein Beispiel: Ihr Kühlschrank zieht höchstens 6 A und Sie haben 2,5 mm² verlegt, in einem Bündel. Dieses Kabel verträgt dort 23 A. Sie wählen also eine Sicherung mit 10 A. Nicht 20 A, denn dann greift die Sicherung erst, wenn das Kabel längst über seiner bequemen Belastung liegt.

Bei Geräten mit Einschaltstrom, etwa einem Kompressorkühlschrank oder einer Wasserpumpe, wählen Sie eine träge Sicherung oder eine Nummer größer. Prüfen Sie danach, ob das Kabel diesen größeren Wert noch trägt.

In einer Anlage mit mehreren Sicherungen hintereinander muss immer die kleinste zuerst auslösen. Sonst fällt bei einem Kurzschluss in der Leselampe die ganze Anlage aus, oder schlimmer, die kleine Sicherung löst zwar aus, doch das Kabel davor brennt bereits.

Daraus folgt die Reihenfolge: Jeder Verbraucherkreis hat die kleinste Sicherung, das Kabel zum Sicherungskasten eine größere, und die Batteriesicherung ist die größte. Jedes Glied ist mindestens so groß wie alles dahinter, aber nie größer, als sein eigenes Kabel verträgt.

Genau dort sitzt der häufige Fehler: Man addiert alle Kreise und nimmt die Summe als Hauptsicherung. Das ist nur zulässig, wenn das Kabel zum Sicherungskasten diese Summe wirklich trägt. Tut es das nicht, bestimmt das Kabel die Sicherung und nicht die Rechnung, und Sie müssen das Kabel stärker wählen oder die Kreise auf zwei Kästen verteilen.

Prüfen Sie die Kette von hinten nach vorn: Verbraucher, Kreissicherung, Kabel, Hauptsicherung, Kabel, Batteriesicherung. Auf jeder Stufe muss das Kabel stärker sein als seine Sicherung.

Eine Schmelzsicherung ist ein Draht, der durchbrennt; ein Automat ist ein Schalter, der auslöst. Sie leisten dasselbe, aber nicht überall gleich gut.

Eine Schmelzsicherung ist günstig, klein, zuverlässig und hat keine beweglichen Teile. Sie ist einmalig: ausgelöst heißt ersetzen, Sie brauchen also Reserven in den verwendeten Größen. Für Verbraucherkreise und für die schwere Batteriesicherung ist das die übliche Antwort.

Ein Automat lässt sich zurücksetzen und dient zugleich als Schalter, was bei einem Kreis hilft, den Sie regelmäßig spannungsfrei machen wollen. Nachteile sind Preis, Baugröße und die Tatsache, dass ein billiger Automat in der Praxis ungenauer arbeitet als eine Schmelzsicherung zum selben Preis.

Eine brauchbare Aufteilung: Schmelzsicherungen für alles, was fest eingebaut und vergessen ist, Automaten dort, wo Sie regelmäßig arbeiten oder getrennt abschalten wollen. Auf der 230-Volt-Seite liegt es anders: Dort sind Leitungsschutzschalter und ein Fehlerstromschutzschalter die Norm, und diese beiden ersetzen einander nicht.

Ein gut organisierter Sicherungskasten ist das Herzstück Ihrer Camper-Elektrik. Er macht das System übersichtlich, wartungsfreundlich und sicher.

Wählen Sie einen Sicherungskasten mit genügend Plätzen für alle Stromkreise plus 2-3 Reserveplätze für spätere Erweiterungen. Für einen typischen Camper-Ausbau brauchen Sie 6-12 Sicherungsplätze. Verbreitete Modelle wie der Blue Sea ST Blade oder der Victron Fuse Box bieten eine saubere Lösung mit Abdeckung und Beschriftungsmöglichkeit.

Organisieren Sie Ihre Stromkreise logisch. Jeder unabhängige Verbraucher oder jede Gruppe gleichartiger Verbraucher bekommt einen eigenen Sicherungsplatz: Beleuchtung vorn, Beleuchtung hinten, Kühlschrank, Wasserpumpe, USB-Steckdosen, 12V-Steckdosen, Heizung, Wechselrichter-Steuerung. Beschriften Sie jeden Platz klar und deutlich.

Die Versorgungsleitung vom Batterie-Pluspol zum Sicherungskasten muss mit einer separaten Hauptsicherung (ANL oder NH) abgesichert werden. Diese Hauptsicherung dimensionieren Sie nach dem Kabelquerschnitt der Versorgungsleitung, nicht nach der Summe aller Einzelsicherungen.

Verlegen Sie die Kabel sauber mit Kabelbindern oder in Kabelkanälen. Verwenden Sie farbcodierte Kabel: Rot für Plus, Schwarz oder Blau für Minus. Führen Sie eine Sammelschiene (Bus Bar) für die Masseverbindungen. Das vermeidet ein Kabelgewirr und macht Fehlersuche deutlich einfacher. Dokumentieren Sie Ihre Verkabelung mit einem einfachen Schaltplan, den Sie im Camper aufbewahren.
